PRODUCTOS / Grapas tipo bandejas

Referencia: F-GB; F-GBP; F-GBP-# (2) (2T); F-GBP-# (2); F-GB-# (2); F-GBP-# (3)

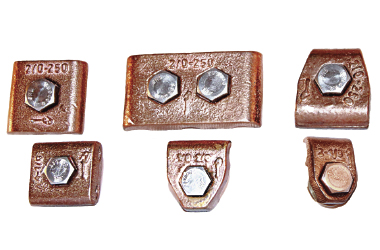

CONECTORES TIPO GRAPA BANDEJA EN COBRE


Usos: Conector tipo bandeja para uso con cable desnudo, (grapa baneja a platina)


Material: Aleación de Cobre


F-GB-# GRAPA BANDEJA UN CUERPO
REF CONDCUTOR DIMENSIONES
    A B C D
F-GB-1 8-1/0 10.5 34 22 3/8
F-GB-2 1/0 - 2/0 13 39 32 3/8
F-GB-3 2/0 - 250 15.5 52 45 1/2
F-GB-4 250 - 500 20 62 59 1/2
F-GBP-# GRAPA BANDEJA DOS CUERPOS
REF CONDCUTOR DIMENSIONES
    A B C D
F-GBP-1 8-1/0 23 34 22 3/8
F-GBP-2 1/0 - 2/0 23 39 32 3/8
F-GBP-3 2/0 - 250 27 52 45 1/2
F-GBP-4 250 - 500 37 62 59 1/2
F-GBP-# (2) (2T)GRAPA BANDEJA DOS CUERPOS, DOBLE CANAL Y DOS TORNILLOS
REF CONDCUTOR DIMENSIONES
    A B C D
F-GBP-1(2)(2T) (3.7 - 5.89) 8-4 28 15 54 5/16
F-GBP-2(2)(2T) (5.89 - 9.5) 4 - 2/0 35 20 54 3/8
F-GBP-3(2)(2T) (10.63 - 14.62) 2/0 - 250 52 25 85 ½
F-GBP-4(2)(2T) (17.3 - 20.67) 250 - 500 68 33 88 ½
F-GBP-# (2)GRAPA BANDEJA UN CUERPO, UN TORNILLO
REF CONDCUTOR DIMENSIONES
    A B C D
F-GB-1(2) (3.7 - 5.89) 8-4 26 29 14 5/16
F-GB-2(2) (5.89 - 9.5) 4- 1/0 35 36 19 3/8
F-GB-3(2) (10.63 - 14.62) 2/0 - 250 52 50 25 ½
F-GB-4(2) (17.3 - 20.67) 250 - 500 37 62 59 ½
F-GBP-# (2) GRAPA BANDEJA DOS CUERPOS, UN TORNILLO
REF CONDCUTOR DIMENSIONES
    A B C D
F-GBP-1(2) (3.7 - 5.89) 8-4 26 29 5.5 5/16
F-GBP-2(2) (5.89 - 9.5) 4 - 1/0 35 36 7.5 3/8
F-GBP-3(2) (10.63 - 14.62) 2/0 - 250 52 50 10.5 ½
F-GBP-4(2) 17.3 - ( 20.67) 250 - 500 65 52 14 ½
F-GBP-# (3) GRAPA BANDEJA DOS CUERPOS TRIPLE CANAL
REF CONDCUTOR DIMENSIONES
    A B C D
F-GBP-1(3) (3.70 - 5.89) 8-4 58 29 15 5/16
F-GBP-2(3) (5.89 - 9.5) 4 - 1/0 72 36 20 3/8
F-GBP-3(3) (9.5 - 10.63) 2/0 - 250 90 48 26 ½
F-GBP-4(3) (17.3 - 20.67) 350 - 500 120 52 35 ½
